CPLD's in de praktijk, deel 1
Experimenteren met een toerenteller
Een CPLD, een Complex Programmable Logic Device, is voor de meeste semi-professionele elektronici een te complexe zaak. Dit praktische artikel over de grondbeginselen hoopt daar verandering in te brengen.
De meeste elektronici, ook die met veel ervaring, voelen zich niet op hun gemak in de wereld van de programmeerbare logica-bouwstenen. Maar hier komt verandering in. Vroeger was er voor de potentiële gebruiker door de overstelpende hoeveelheid van soorten, families en typenummers en de moeilijke vaak ontoegankelijke programma’s geen beginnen aan. Tegenwoordig is dat allemaal anders. De mogelijkheid van in-system programmeren via een standaard interface en niet te vergeten de forse daling van de prijs voor de hard- en software bieden interessante perspectieven.
Programmeerbare logica - een overzicht
In moderne elektronische schakelingen worden nog maar zelden geïntegreerde schakelingen van de bekende 7400-serie toegepast. Uitgezonderd misschien klok- en bus-drivers die echter eigenlijk geen noemenswaardige logicafunctie hebben.
Bij grote productie-aantallen, zoals printen voor computers, wordt alle logica geïntegreerd in zogenaamde ASIC's (Application Specific Integrated Circuit).
De meeste elektronici, ook die met veel ervaring, voelen zich niet op hun gemak in de wereld van de programmeerbare logica-bouwstenen. Maar hier komt verandering in. Vroeger was er voor de potentiële gebruiker door de overstelpende hoeveelheid van soorten, families en typenummers en de moeilijke vaak ontoegankelijke programma’s geen beginnen aan. Tegenwoordig is dat allemaal anders. De mogelijkheid van in-system programmeren via een standaard interface en niet te vergeten de forse daling van de prijs voor de hard- en software bieden interessante perspectieven.
Programmeerbare logica - een overzicht
In moderne elektronische schakelingen worden nog maar zelden geïntegreerde schakelingen van de bekende 7400-serie toegepast. Uitgezonderd misschien klok- en bus-drivers die echter eigenlijk geen noemenswaardige logicafunctie hebben.
Bij grote productie-aantallen, zoals printen voor computers, wordt alle logica geïntegreerd in zogenaamde ASIC's (Application Specific Integrated Circuit).
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

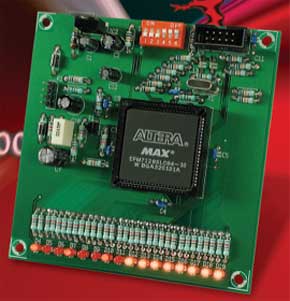

PCB
Onderdelenlijst
weerstanden:
R1...R8, R16...R20, R23 = 10 k
R9, R22 = 100
R10 = 3k9
R11 = 1k2
R12, R13, R15 = 4k7
R14 = 1 k
R21 = 100 k
R24...R55 = 270
condensatoren:
C1, C12 = 10 µ/16 V radiaal
C2 = 100 µ/16 V radiaal
C3...C6, C8, C11 = 100 n
C7 = 22 µ/16 V radiaal
C9 = 220 µ/16 V radiaal
C10 = 820 n
C13, C14 = 33 p
halfgeleiders:
D1...D3 = 1N4001
D2 = zenerdiode 3V9/500 mW
D4...D19 = LED groen, 3 mm
IC1 = EPM7128SLC84-15 (zelf te programmeren of reeds voorgeprogrammeerd onder EPS-nr. 030052-41)
IC2 = 7805CP
T1 = BC547A
Diversen:
K1 = 4-polige pinheader
K2 = 2x5-polige pinheader
L1 = spoel 68 µH
S1 = 6-voudige DIP-schakelaar
X1 = kristal 4,9152 MHz
R1...R8, R16...R20, R23 = 10 k
R9, R22 = 100
R10 = 3k9
R11 = 1k2
R12, R13, R15 = 4k7
R14 = 1 k
R21 = 100 k
R24...R55 = 270
condensatoren:
C1, C12 = 10 µ/16 V radiaal
C2 = 100 µ/16 V radiaal
C3...C6, C8, C11 = 100 n
C7 = 22 µ/16 V radiaal
C9 = 220 µ/16 V radiaal
C10 = 820 n
C13, C14 = 33 p
halfgeleiders:
D1...D3 = 1N4001
D2 = zenerdiode 3V9/500 mW
D4...D19 = LED groen, 3 mm
IC1 = EPM7128SLC84-15 (zelf te programmeren of reeds voorgeprogrammeerd onder EPS-nr. 030052-41)
IC2 = 7805CP
T1 = BC547A
Diversen:
K1 = 4-polige pinheader
K2 = 2x5-polige pinheader
L1 = spoel 68 µH
S1 = 6-voudige DIP-schakelaar
X1 = kristal 4,9152 MHz
