ChipCap2 temperatuur/vochtigheidssensor

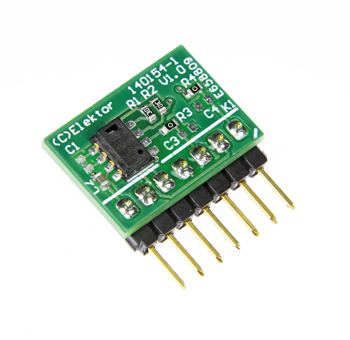

De mooie ChipCap2 temperatuur/vochtigheidssensoren van Amphenol Advanced Sensors zijn weliswaar met de hand te solderen, maar helaas passen ze op geen enkel breadboard. We hebben daarom een klein printje met een standaardconnector met een penafstand van 0,1” ontwikkeld om alle aansluitpennen van de sensor te verbinden met de buitenwereld. En dat is onze tweede e-BoB.
Extra info / Update
Specificaties van de ChipCap2 (CC2)
Sensor: Relatieve luchtvochtigheid
Resolutie: 14 bits (0,01%RV)
Nauwkeurigheid: ±2,0 %RV (20...80%RV)
Reproduceerbaarheid: ±0,2 %RV
Hysterese: ±2,0 %RV
Lineariteit: <2,0 %RV
Responsietijd: 7,0 s (t 63%)
Temperatuurcoëfficiënt: Max. 0,13 %RV/°C (bij 10...60°C, 10...90%RV)
Werkgebied: 0...100 %Rv (zonder condensatie)
Drift op lange termijn: <0,5 %RV/jaar (bij normaal gebruik)
Sensor: Temperatuur (°C)
Resolutie: 14 bits (0,01°C)
Nauwkeurigheid: ±0,3°C
Reproduceerbaarheid: ±0,1°C
Responsietijd: 5,0 s (t 63%)
Werkgebied: –40... +125°C
Drift op lange termijn: <0,05 °C/jaar (bij normaal gebruik)
Sensor: Relatieve luchtvochtigheid
Resolutie: 14 bits (0,01%RV)
Nauwkeurigheid: ±2,0 %RV (20...80%RV)
Reproduceerbaarheid: ±0,2 %RV
Hysterese: ±2,0 %RV
Lineariteit: <2,0 %RV
Responsietijd: 7,0 s (t 63%)
Temperatuurcoëfficiënt: Max. 0,13 %RV/°C (bij 10...60°C, 10...90%RV)
Werkgebied: 0...100 %Rv (zonder condensatie)
Drift op lange termijn: <0,5 %RV/jaar (bij normaal gebruik)
Sensor: Temperatuur (°C)
Resolutie: 14 bits (0,01°C)
Nauwkeurigheid: ±0,3°C
Reproduceerbaarheid: ±0,1°C
Responsietijd: 5,0 s (t 63%)
Werkgebied: –40... +125°C
Drift op lange termijn: <0,05 °C/jaar (bij normaal gebruik)
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1,R2 = 10 k 1%/100mW, SMD 0603
R3,R4 = 0 Ohm 100mW, SMD 0603
Condensatoren:
C1 = 100 n/16 V 10% X7R, SMD 0603
C2 = 220 n/10 V 10% X7R, SMD 0603
Halfgeleiders:
IC1 = CC2D35 temperatuur/vochtigheidssensor, digitaal (Amphenol Advanced Sensors)
Diversen:
K1 = 7-pens pinheader, steek 2,54 mm
Compleet opgebouwde CC2-eBoB: 140154-91
Weerstanden:
R1,R2 = 10 k 1%/100mW, SMD 0603
R3,R4 = 0 Ohm 100mW, SMD 0603
Condensatoren:
C1 = 100 n/16 V 10% X7R, SMD 0603
C2 = 220 n/10 V 10% X7R, SMD 0603
Halfgeleiders:
IC1 = CC2D35 temperatuur/vochtigheidssensor, digitaal (Amphenol Advanced Sensors)
Diversen:
K1 = 7-pens pinheader, steek 2,54 mm
Compleet opgebouwde CC2-eBoB: 140154-91
