eenvoudige 555-tester

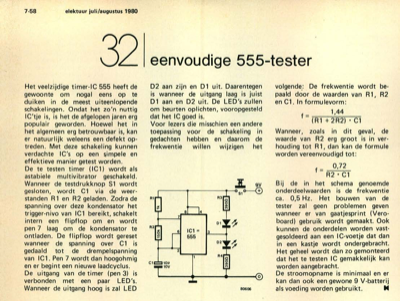

7-58 elektuur juli/augustus 1980 32 Het veelzijdige timer-IC 555 heeft de gewoonte om nogal eens op te duiken in de meest uiteenlopende schakelingen. Ondat het zo"n nuttig IC"tje is, is het de afgelopen jaren erg populair geworden. Hoewel het in het algemeen erg betrouwbaar is, kan er natuurlijk weleens een defekt op- treden. Met deze schakeling kunnen verdachte IC"s op een simpele en effektieve manier getest worden. De te testen timer (IC1) wordt als astabiele multivibrator geschakeld. Wanneer de testdrukknop S1 wordt gesloten, wordt Cl via de weer- standen R1 en R2 geladen. Zodra de spanning over deze kondensator het trigger-nivo van IC1 bereikt, schakelt intern een flipflop om en wordt pen 7 laag om de kondensator te ontladen. De flipflop wordt gereset wanneer de spanning over Cl is gedaald tot de drempelspanning van IC1. Pen 7 wordt dan hoogohmig en er begint een nieuwe laadcyclus. De uitgang van de timer (pen 3) is verbonden met een paar LED"s. Wanneer de uitgang hoog is zal ...
