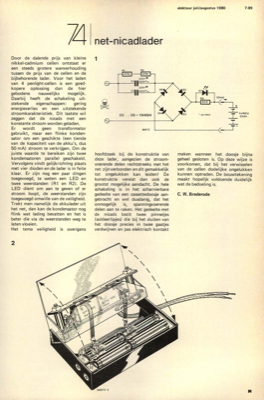

net-nicadlader

~L Door de dalende prijs van kleine nikkel-cadmium cellen ontstaat er een steeds grotere wanverhouding tussen de prijs van de cellen en de bijbehorende lader. Voor het laden van 4 penlight-cellen is een goed- kopere oplossing dan de hier gebodene nauwelijks mogelijk. Daarbij heeft de schakeling uit- stekende eigenschappen: gering energieverlies en een uitstekende stroomkarakteristiek. Dit laatste wil zeggen dat de nicads met een konstante stroom worden geladen. Er wordt geen transformator gebruikt, maar een flinke konden- sator om een geschikte (een tiende van de kapaciteit van de akku"s, dus 50 mA) stroom te verkrijgen. Om de juiste waarde te bereiken zijn twee kondensatoren parallel geschakeld. Vervolgens vindt gelijkrichting plaats met vier dioden en de lader is in feite klaar. Er zijn nog een paar dingen toegevoegd, te weten een LED en twee weerstanden (R1 en R2). De LED dient om aan te geven of er stroom loopt, de weerstanden zijn toegevoegd omwille van de veiligheid. Trekt m...
