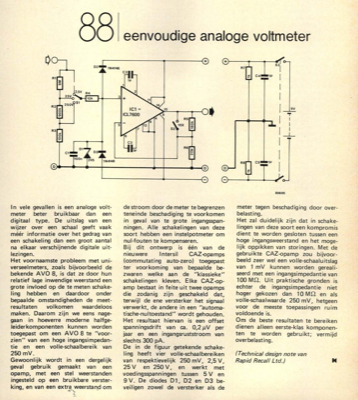

eenvoudige analoge voltmeter

In vele gevallen is een analoge volt- meter beter bruikbaar dan een digitaal type. De uitslag van een wijzer over een schaal geeft vaak meÃÅeÃÅr informatie over het gedrag van een schakeling dan een groot aantal na elkaar verschijnende digitale uit- lezingen. Het voornaamste probleem met uni- verseelmeters, zoals bijvoorbeeld de bekende AVO 8, is dat ze door hun relatief lage inwendige weerstand een grote invloed op de te meten schake- ling hebben en daardoor onder bepaalde omstandigheden de meet- resultaten volkomen waardeloos maken. Daarom zijn we eens nage- gaan in hoeverre moderne halfge- leiderkomponenten kunnen worden toegepast om een AVO 8 te "voor- zien" van een hoge ingangsimpedan- tie en een volle-schaalbereik van 250 mV. Gewoonlijk wordt in een dergelijk geval gebruik gemaakt van een opamp, met een stel weerstanden ingesteld op een bruikbare verster- king, en van een extra weerstand om de stroom door de meter te begrenzen teneinde beschadiging te voorkomen in geval van ...
