solar-flitsslaaf - zonder batterijen

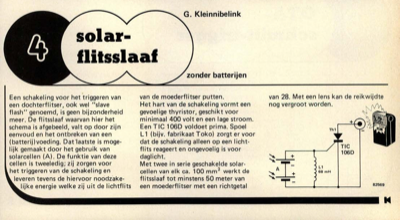

Een schakeling voor het triggeren van een dochterflitser, ook wel "slave flash" genoemd, is geen bijzonderheid meer. De flitsslaaf waarvan hier het schema is afgebeeld, valt op door zijn eenvoud en het ontbreken van een (batterij) voeding. Dat laatste is moge- lijk gemaakt door het gebruik van solarcellen (A). De funktie van deze cellen is tweeledig; zij zorgen voor het triggeren van de schakeling en leveren tevens de hiervoor noodzake- lijke energie welke zij uit de lichtflits zonder batterijen van de moederflitser putten. Het hart van de schakeling vormt een gevoelige thyristor, geschikt voor minimaal 400 volt en een lage stroom. Een TIC 106D voldoet prima. Spoel L1 (bijv. fabrikaat Toko) zorgt er voor dat de schakeling alleen op een licht- flits reageert en ongevoelig is voor daglicht. Met twee in serie geschakelde solar- cellen van elk ca. 100 mm2werkt de flitsslaaf tot minstens 50 meter van een moederflitser met een richtgetal van 28. Met een lens kan de reikwijdte nog vergro...
