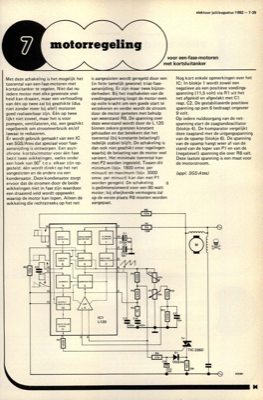

motorregeling - voor een-fase-motoren met kortsluitanker
Met deze schakeling is het mogelijk het toerental van een-fase-motoren met kortsluitanker te regelen. Niet dat nu iedere motor met elke gewenste snel- heid kan draaien, maar een verhouding van één op twee zal bij geschikte (dus niet zonder meer bij alle!) motoren goed realiseerbaar zijn. Eén op twee lijkt niet zoveel, maar het is voor pompen, ventilatoren, etc. een geschikt regelbereik om stroomverbruik en/of lawaai te reduceren. Er wordt gebruik gemaakt van een IC van SGS/Ates dat speciaal voor fase- aansnijding is ontworpen. Een asyn- chrone kortsluitmotor voor één fase bezit twee wikkelingen, welke onder een hoek van 90° t.o.v. elkaar zijn op- gesteld: één wordt direkt op het net aangesloten en de andere via een kondensator. Deze kondensator zorgt ervoor dat de stromen door de beide wikkelingen niet in fase zijn waardoor een draaiend veld wordt opgewekt waarop de motor kan lopen. Alleen de wikkeling die rechtstreeks op het net is aangesloten wordt geregeld door e...
