logische meetpen - nul en één met twee LED's

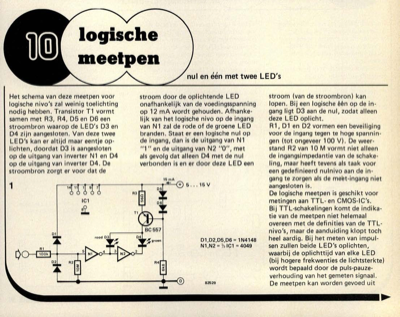

Het schema van deze meetpen voor logische nivo"s zal weinig toelichting nodig hebben. Transistor T1 vormt samen met R3, R4, D5 en D6 een stroombron waarop de LED"s D3 en D4 zijn aangesloten. Van deze twee LED"s kan er altijd maar eentje op- lichten, doordat D3 is aangesloten op de uitgang van inverter N1 en D4 op de uitgang van inverter D4. De stroombron zorgt er voor dat de 1 stroom door de oplichtende LED onafhankelijk van de voedingsspanning op 12 mA wordt gehouden. Afhanke- lijk van het logische nivo op de ingang van N1 zal de rode of de groene LED branden. Staat er een logische nul op de ingang, dan is de uitgang van N1 "1" en de uitgang van N2 "0", met als gevolg dat alleen D4 met de nul verbonden is en er door deze LED een 5...15V stroom (van de stroombron) kan lopen. Bij een logische eÃÅeÃÅn op de in- gang ligt D3 aan de nul, zodat alleen deze LED oplicht. R1, D1 en D2 vormen een beveiliging voor de ingang tegen te hoge spannin- gen (tot ongeveer 100 V). De weer- stand R2 ...
