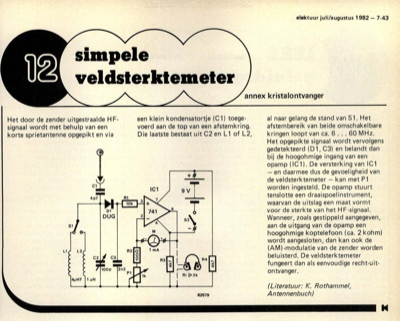

Het door de zender uitgestraalde HF- signaal wordt met behulp van een korte sprietantenne opgepikt en via een klein kondensatortje (C1) toege- voerd aan de top van een afstemkring. Die laatste bestaat uit C2 en L1 of L2, al naar gelang de stand van S1. Het afstembereik van beide omschakel bare kringen loopt van ca. 6 ... 60 MHz. Het opgepikte signaal wordt vervolgens gedetekteerd (D1, C3) en belandt dan bij de hoogohmige ingang van een opamp (IC1). De versterking van IC1 - en daarmee dus de gevoeligheid van de veldsterktemeter - kan met P1 worden ingesteld. De opamp stuurt tenslotte een draaispoelinstrument, waarvan de uitslag een maat vormt voor de sterkte van het HF-signaal. Wanneer, zoals gestippeld aangegeven, aan de uitgang van de opamp een hoogohmige koptelefoon (ca. 2 kohm) wordt aangesloten, dan kan ook de (AM)-modulatie van de zender worden beluisterd. De veldsterktemeter fungeert dan als eenvoudige recht-uit- ontvanger. simpele veldsterktemeter annex kristalontvanger...
