triggerschakeling met CMOS-schakelaar - 4066 als schmitt-trigger

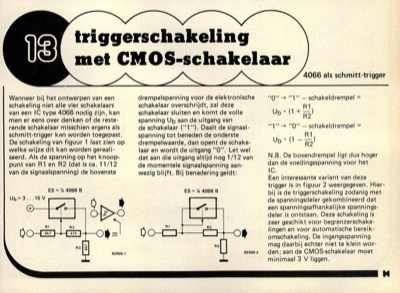

Wanneer bij het ontwerpen van een schakeling niet alle vier schakelaars van een IC type 4066 nodig zijn, kan men er eens over denken of de reste- rende schakelaar misschien ergens als schmitt-trigger kan worden toegepast. De schakeling van figuur 1 laat zien op welke wijze dit kan worden gereali- seerd. Als de spanning op het knoop- punt van R1 en R2 (dat is ca. 11/12 van de signaalspanning) de bovenste ES =Y4 4066B drempelspanning voor de elektronische schakelaar overschrijdt, zal deze schakelaar sluiten en komt de volle spanning Ub aan de uitgang van de schakelaar ("1"). Daalt de signaal- spanning tot beneden de onderste drempelwaarde, dan opent de schake- laar en wordt de uitgang "0". Let wel dat aan die uitgang altijd nog 1/12 van de momentele signaalspanning aan- wezig blijft. Bij benadering geldt: ES =Y4 4066B 4066alsschmitt-trigger "0" - "1" - schakeldrempel = Ub • (1 + R 2) "1" - "0" - schakeldrempel = Ub • (1 - R2) N.B. De bovendrempel ligt dus hoger dan de voed...
