spanningsgestuurd filter - natuurlijk met de super-OTA 13600

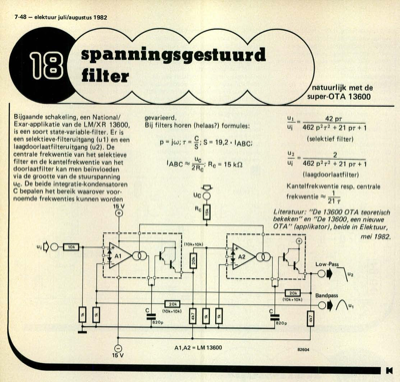

7-48 - elektuur juli/augustus 1982 Bijgaande schakeling, een National/ Exar-applikatie van de LM/XR 13600, is een soort state-variable-filter. Er is een selektieve-filteruitgang (u1) en een laagdoorlaatfilteruitgang (u2). De centrale frekwentie van het selektieve filter en de kantelfrekwentie van het doorlaatfilter kan men beïnvloeden via de grootte van de stuurspanning uc. De beide integratie-kondensatoren C bepalen het bereik waarover voor- noemde frekwenties kunnen worden gevarieerd. Bij filters horen (helaas?) formules: natuurlijk met de super-OTA 13600 (selektief filter) 2 Ui spanningsgestuurd filter 15V Uc n C (laagdoorlaatfilter) Kantelfrekwentie resp. centrale frekwentie 1 21 T Literatuur: "De 13600 OTA teoretisch bekeken" en "De 13600, een nieuwe OTA" (applikator), beide in Elektuur, 15V C 720 (10k.1 0k) Low-Pass • O0 --Au2 Band pass 0 n ul Cé 82604 p=1W;T=S;S=19,2•IA;BC uc U2 IABC c=15kS2 ui462p2T2+21pr+1 2Rc; R A1,A2 = LM 13600 42 pr u ( _ ui 462 p2T2+ 21 pr +...
