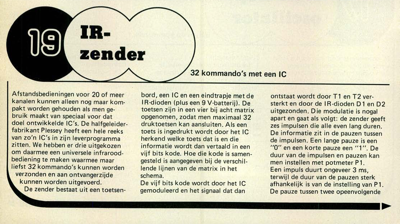

IR-zender - 32 kommando's met een IC
Afstandsbedieningen voor 20 of meer kanalen kunnen alleen nog maar kom- pakt worden gehouden als men ge- bruik maakt van speciaal voor dat doel ontwikkelde IC"s. De halfgeleider- fabrikant Plessey heeft een hele reeks van zo"n IC"s in zijn leverprogramma zitten. We hebben er drie uitgekozen om daarmee een universele infrarood- bediening te maken waarmee maar liefst 32 kommando"s kunnen worden verzonden en aan ontvangerzijde kunnen worden uitgevoerd. De zender bestaat uit een toetsen- bord, een IC en een eindtrapje met de I R-dioden (plus een 9 V-batterij). De toetsen zijn in een vier bij acht matrix opgenomen, zodat men maximaal 32 druktoetsen kan aansluiten. Als een toets is ingedrukt wordt door het IC herkend welke toets dat is en die informatie wordt dan vertaald in een vijf bits kode. Hoe die kode is samen- gesteld is aangegeven bij de verschil- lende lijnen van de matrix in het schema. De vijf bits kode wordt door het IC gemoduleerd en het signaal dat dan ontstaat wordt door ...
