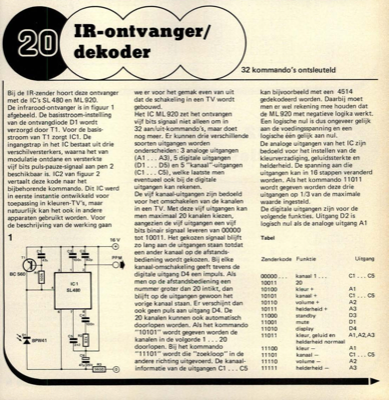

Bij de I R-zender hoort deze ontvanger met de IC"s SL 480 en M L 920. De infrarood-ontvanger is in figuur 1 afgebeeld. De basisstroom-instelling van de ontvangdiode D1 wordt verzorgd door T1. Voor de basis- stroom van T1 zorgt IC1. De ingangstrap in het IC bestaat uit drie verschilversterkers, waarna het van modulatie ontdane en versterkte vijf bits puls-pauze-signaal aan pen 2 beschikbaar is. IC2 van figuur 2 vertaalt deze kode naar het bijbehorende kommando. Dit IC werd in eerste instantie ontwikkeld voor toepassing in kleuren-TV"s, maar natuurlijk kan het ook in andere apparaten gebruikt worden. Voor de beschrijving van de werking gaan we er voor het gemak even van uit dat de schakeling in een TV wordt gebouwd. Het IC ML 920 zet het ontvangen vijf bits signaal niet alleen om in 32 aan/uit-kommando"s, maar doet nog meer. Er kunnen drie verschillende soorten uitgangen worden onderscheiden: 3 analoge uitgangen (Al ... A3), 5 digitale uitgangen (D1 ... D5) en 5 "kanaal"-uitgangen (...
