RS 232 zonder negatieve voeding - spanning van de periferie

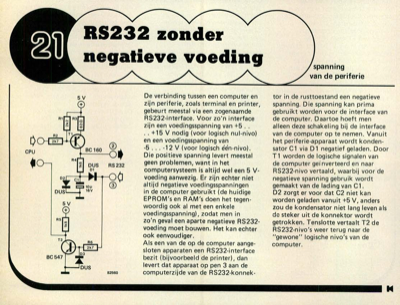

N G 106 Dus 16V 5V oÃÅa 5V De verbinding tussen een computer en zijn periferie, zoals terminal en printer, gebeurt meestal via een zogenaamde RS232-interface. Voor zo"n interface zijn een voedingsspanning van +5 .. .. +15 V nodig (voor logisch nul-nivo) en een voedingsspanning van -5 ... -12 V (voor logisch eÃÅeÃÅn-nivo). Die positieve spanning levert meestal geen problemen, want in het computersysteem is altijd wel een 5 V- voeding aanwezig. Er zijn echter niet altijd negatieve voedingsspanningen in de computer gebruikt (de huidige EPROM"s en RAM"s doen het tegen- woordig ook al met een enkele voedingsspanning), zodat men in zo"n geval een aparte negatieve RS232- voeding moet bouwen. Het kan echter ook eenvoudiger. Als een van de op de computer aange- sloten apparaten een RS232-interface bezit (bijvoorbeeld de printer), dan levert dat apparaat op pen 3 aan de computerzijde van de RS232-konnek- RS232 zonder negatieve voeding spanning van de periferie tor in de rusttoestand een neg...
