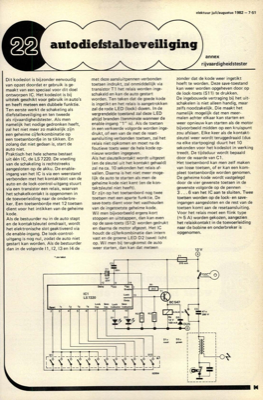

Dit kodeslot is bijzonder eenvoudig van opzet doordat er gebruik is ge- maakt van een speciaal voor dit doel ontworpen IC. Het kodeslot is bij uitstek geschikt voor gebruik in auto"s en heeft meteen een dubbele funktie. Ten eerste werkt de schakeling als diefstal beveiliging en ten tweede als rijvaardigheidstester. Als men namelijk het nodige gedronken heeft, zal het niet meer zo makkelijk zijn een geheime cijferkombinatie op een toetsenbordje in te tikken. En zolang dat niet gedaan is, start de auto niet. Praktisch het hele schema bestaat uit eÃÅeÃÅn IC, de LS 7220. De voeding van de schakeling is rechtstreeks aangesloten op de akku. De enable- ingang van het IC is via een weerstand verbonden met het kontaktslot van de auto en de lock-control-uitgang stuurt via een transistor een relais, waarvan het schakelkontakt is opgenomen in de toevoerleiding naar de onderbre- ker. Een toetsenbordje met 12 toetsen dient voor het intikken van de geheime kode. Als de bestuurder nu in de auto s...
