drukknop-oppoetser

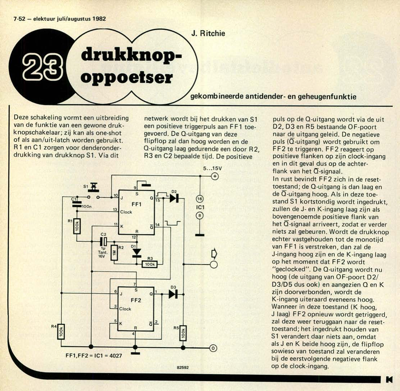

7-52 - elektuur juli/augustus 1982 Deze schakeling vormt een uitbreiding van de funktie van een gewone druk- knopschakelaar; zij kan als one-shot of als aan/uit-latch worden gebruikt. R1 en C1 zorgen voor denderonder- drukking van drukknop S1. Via dit netwerk wordt bij het drukken van S1 een positieve triggerpuls aan FF1 toe- gevoerd. De Q-uitgang van deze flipflop zal dan hoog worden en de Q-uitgang laag gedurende een door R2, R3 en C2 bepaalde tijd. De positieve puls op de Q-uitgang wordt via de uit D2, D3 en R5 bestaande OF-poort naar de uitgang geleid. De negatieve puls (Q-uitgang) wordt gebruikt om FF2 te triggeren. FF2 reageert op positieve flanken op zijn clock-ingang en in dit geval dus op de achter- flank van het Q-signaal. In rust bevindt FF2 zich in de reset- toestand; de Q-uitgang is dan laag en de Q-uitgang hoog. Als in deze toe- stand S1 kortstondig wordt ingedrukt, zullen de J- en K-ingang laag zijn als bovengenoemde positieve flank van het Q-signaal arriveert, zo...
