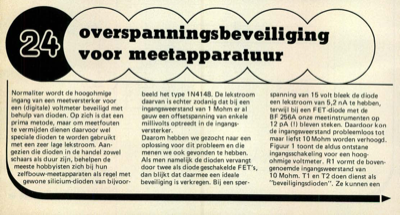

overspanningsbeveiliging voor meetapparatuur
Normaliter wordt de hoogohmige ingang van een meetversterker voor een (digitale) voltmeter beveiligd met behulp van dioden. Op zich is dat een prima metode, maar om meetfouten te vermijden dienen daarvoor wel speciale dioden te worden gebruikt met een zeer lage lekstroom. Aan- `gezien die dioden in de handel zowel schaars als duur zijn, behelpen de meeste hobbyisten zich bij hun zelfbouw-meetapparaten als regel met gewone silicium-dioden van bijvoor- beeld het type 1 N4148. De lekstroom daarvan is echter zodanig dat bij een ingangsweerstand van 1 Mohm er al gauw een offsetspanning van enkele millivolts optreedt in de ingangs- versterker. Daarom hebben we gezocht naar een oplossing voor dit probleem en die menen we ook gevonden te hebben. Als men namelijk de dioden vervangt door twee als diode geschakelde FET"s, dan blijkt dat daarmee een ideale beveiliging is verkregen. Bij een sper- spanning van 15 volt bleek de diode een lekstroom van 5,2 nA te hebben, terwijl bij een FET-diode ...
