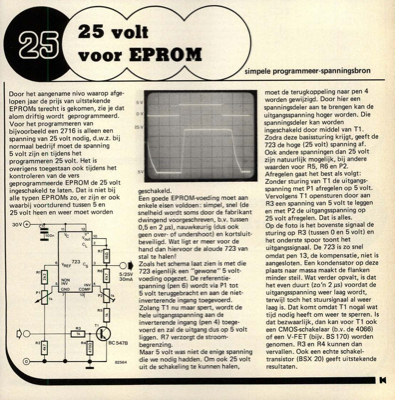

25 volt voor EPROM - simpele programmeer-spanningsbron
Door het aangename nivo waarop afge- lopen jaar de prijs van uitstekende EPROMs terecht is gekomen, zie je dat alom driftig wordt geprogrammeerd. Voor het programmeren van bijvoorbeeld een 2716 is alleen een spanning van 25 volt nodig, d.w.z. bij normaal bedrijf moet de spanning 5 volt zijn en tijdens het programmeren 25 volt. Het is overigens toegestaan ook tijdens het kontroleren van de vers geprogrammeerde EPROM de 25 volt ingeschakeld te laten. Dat is niet bij alle typen EPROMs zo, er zijn er ook waarbij voortdurend tussen 5 en 25 volt heen en weer moet worden simpele programmeer-spanningsbron moet de terugkoppeling naar pen 4 worden gewijzigd. Door hier een spanningsdeler aan te brengen kan de uitgangsspanning hoger worden. Die spanningsdeler kan worden ingeschakeld door middel van T1. Zodra deze basissturing krijgt, geeft de 723 de hoge (25 volt) spanning af. Ook andere spanningen dan 25 volt zijn natuurlijk mogelijk, bij andere waarden voor R5, R6 en P2. Afregelen gaat het ...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
