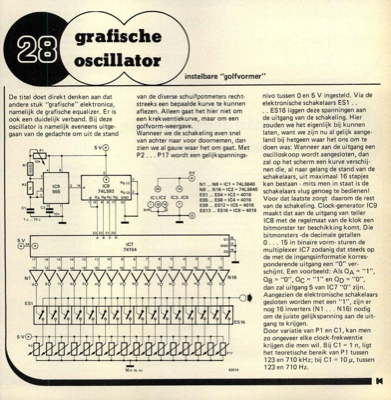

De titel doet direkt denken aan dat andere stuk "grafische" elektronica, namelijk de grafische equalizer. Er is ook een duidelijk verband. Bij deze oscillator is namelijk eveneens uitge- gaan van de gedachte om uit de stand van de diverse schuifpotmeters recht- streeks een bepaalde kurve te kunnen aflezen. Alleen gaat het hier niet om een krekwentiekurve, maar om een golfvorm-weergave. Wanneer we de schakeling even snel van achter naar voor doornemen, dan zien we al gauw waar het om gaat. Met P2 ... P17 wordt een gelijkspannings- nivo tussen 0 en 5 V ingesteld. Via de elektronische schakelaars ES1 . . ES16 liggen deze spanningen aan de uitgang van de schakeling. Hier zouden we het eigenlijk bij kunnen laten, want we zijn nu al gelijk aange- land bij hetgeen waar het ons om te doen was: Wanneer aan de uitgang een oscilloskoop wordt aangesloten, dan zal op het scherm een kurve verschij- nen die, al naar gelang de stand van de schakelaars, uit maximaal 16 stapjes kan bestaan - mits m...
