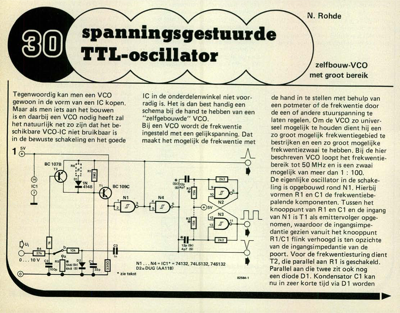

spanningsgestuurde TTL-oscillator - zelfbouw-VCO met groot bereik
Tegenwoordig kan men een VCO gewoon in de vorm van een IC kopen. Maar als men iets aan het bouwen is en daarbij een VCO nodig heeft zal het natuurlijk net zo zijn dat het be- schikbare VCO-IC niet bruikbaar is in de bewuste schakeling en het goede IC in de onderdelenwinkel niet voor- radig is. Het is dan best handig een schema bij de hand te hebben van een "zelfgebouwde" VCO. Bij een VCO wordt de frekwentie ingesteld met een gelijkspanning. Dat maakt het mogelijk de frekwentie met de hand in te stellen met behulp van een potmeter of de frekwentie door de een of andere stuurspanning te laten regelen. Om de VCO zo univer- seel mogelijk te houden dient hij een zo groot mogelijk frekwentiegebied te bestrijken en een zo groot mogelijke frekwentiezwaai te hebben. Bij de hier beschreven VCO loopt het frekwentie- bereik tot 50 MHz en is een zwaai mogelijk van meer dan 1 : 100. De eigenlijke oscillator in de schake- ling is opgebouwd rond N1. Hierbij vormen R1 en C1 de frekwentiebe- palend...
