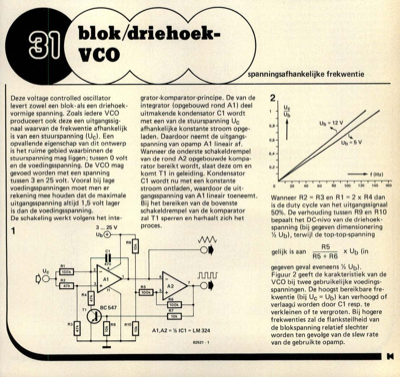

Deze voltage controlled oscillator levert zowel een blok-als een driehoek- vormige spanning. Zoals iedere VCO produceert ook deze een uitgangssig- naal waarvan de frekwentie afhankelijk is van een stuurspanning (Uc). Een opvallende eigenschap van dit ontwerp is het ruime gebied waarbinnen de stuurspanning mag liggen; tussen 0 volt en de voedingsspanning. De VCO mag gevoed worden met een spanning tussen 3 en 25 volt. Vooral bij lage voedingsspanningen moet men er rekening mee houden dat de maximale uitgangsspanning altijd 1,5 volt lager is dan de voedingsspanning. De schakeling werkt volgens het inte- grator-komparator-principe. De van de integrator (opgebouwd rond Al) deel uitmakende kondensator Cl wordt met een van de stuurspanning Uc afhankelijke konstante stroom opge- laden. Daardoor neemt de uitgangs- spanning van opamp Al lineair af. Wanneer de onderste schakeldrempel van de rond A2 opgebouwde kompa- rator bereikt wordt, slaat deze om en komt T1 in geleiding. Kondensator Cl w...
