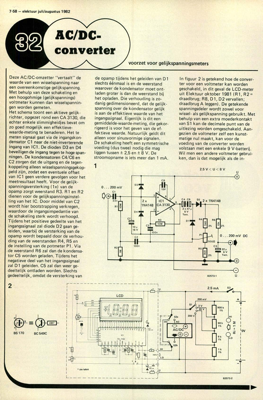

AC/DC-converter - voorzet voor gelijkspanningsmeters
2 r, iu LCD aa 071110 ~~ D~O oD D¬?0 ,SIG IT :. 1 -rr¬± 2.5mA s~ 7-58 - elektuur juli/augustus 1982 Deze AC/DC-omzetter "vertaalt" de waarde van een wisselspanning naar een overeenkomstige gelijkspanning. Met behulp van deze schakeling en een hoogohmige (gelijkspannings) voltmeter kunnen dan wisselspannin- gen worden gemeten. Het schema toont een aktieve gelijk- richter, opgezet rond een CA 3130, die echter enkele slimmigheidjes bevat om zo goed mogelijk een effektieve- waarde-meting te benaderen. Het te meten signaal gaat via de ingangskon- densator C1 naar de niet-inverterende ingang van IC1. De dioden D3 en D4 beveiligen de ingang tegen te hoge span- ningen. De kondensatoren C4/C6 en C2 zorgen dat de uitgang en de tegen- koppeling alleen wisselspanningsgekop- peld zijn, zodat een eventuele offset van IC1 geen verdere gevolgen voor het meetresultaat heeft. Voor de gelijk- spanningsversterking (1x) van de opamp zorgt weerstand R3. R1 en R2 dienen voor de gelijkspanningsinstel...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
