MOSflop - monoflop met één CMOS-poort

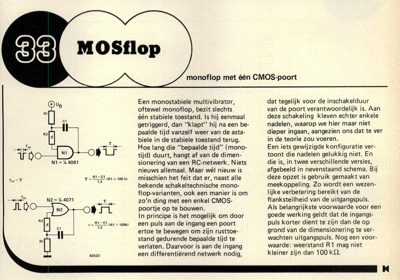

T;,, < T TR 11•61(R7>100k) Een monostabiele multivibrator, oftewel monoflop, bezit slechts één stabiele toestand. Is hij eenmaal getriggerd, dan "klapt" hij na een be- paalde tijd vanzelf weer van de asta- biele in de stabiele toestand terug. Hoe lang die "bepaalde tijd" (mono- tijd) duurt, hangt af van de dimen- sionering van een RC-netwerk. Niets nieuws allemaal. Maar wèl nieuw is misschienhetfeitdater,naastalle bekende schakeltechnische mono- flop-varianten, ook een manier is om zo"n ding met een enkel CMOS- poortje op te bouwen. In principe is het mogelijk om door een puls aan de ingang een poort ertoe te bewegen om zijn rusttoe- stand gedurende bepaalde tijd te verlaten. Daarvoor is aan de ingang een differentiërend netwerk nodig, dat tegelijk voor de inschakelduur van de poort verantwoordelijk is. Aan deze schakeling kleven echter enkele nadelen, waarop we hier maar niet dieper ingaan, aangezien ons dat te ver in de teorie zou voeren. Een iets gewijzigde konfigurat...
