puntverbinder- oscilloskoop-hulpje

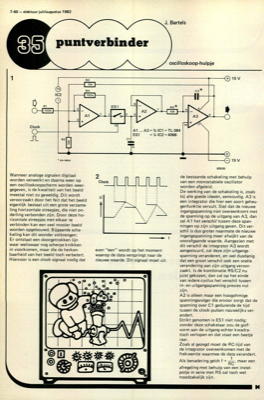

7-60 - elektuur juli/augustus 1982 puntverbinder 1R3 15V R1 100k 0 JL 10k R4 IC2 100k ES1 AlI 13 Clock Wanneer analoge signalen digitaal worden verwerkt en daarna weer op een oscilloskoopscherm worden weer- gegeven, is de kwaliteit van het beeld meestal niet zo geweldig. Dit wordt veroorzaakt door het feit dat het beeld eigenlijk bestaat uit een grote verzame- ling horizontale streepjes, die niet on- derling verbonden zijn. Door deze ho- rizontale streepjes met elkaar te verbinden kan een veel mooier beeld worden opgebouwd. Bijgaande scha- keling kan dit wonder volbrengen: Er ontstaat een doorgetrokken lijn waar weliswaar nog scherpe knikken in voorkomen, maar die de herken- baarheid van het beeld toch verbetert. Hiervoor is een clock-signaal nodig dat 2 Clock R2 Cl 1n • zie tekst O O15V 82535 de bestaande schakeling met behulp van een monostabiele oscillator worden afgeleid. De werking van de schakeling is, zoals bij alle goede ideeën, eenvoudig. A3 is een integrator die hi...
