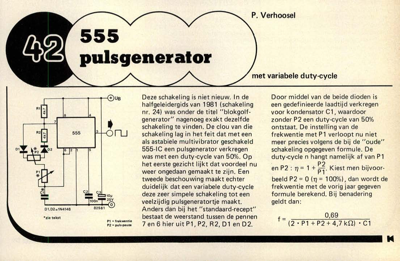

555 pulsgenerator - met variabele duty-cycle
01.02=1N4148 "zietekst Deze schakeling is niet nieuw. In de halfgeleidergids van 1981 (schakeling nr. 24) was onder de titel "blokgolf- generator" nagenoeg exakt dezelfde schakeling te vinden. De clou van die schakeling lag in het feit dat met een als astabiele multivibrator geschakeld 555-IC een pulsgenerator verkregen was met een duty-cycle van 50%. Op het eerste gezicht lijkt dat voordeel nu weer ongedaan gemaakt te zijn. Een tweede beschouwing maakt echter duidelijk dat een variabele duty-cycle deze zeer simpele schakeling tot een veelzijdig pulsgeneratortje maakt. Anders dan bij het "standaard-recept" P1=frekwentie bestaat de weerstand tussen de pennen P2 = puls-pauze 7 en 6 hier uit P1, P2, R2, D1 en D2. Door middel van de beide dioden is een gedefinieerde laadtijd verkregen voor kondensator Cl, waardoor zonder P2 een duty-cycle van 50% ontstaat. De instelling van de frekwentie met P1 verloopt nu niet meer precies volgens de bij de "oude" schakeling opgegeven formule. De dut...
