kleine delta-voeding - met slechts 1 V spanningsval

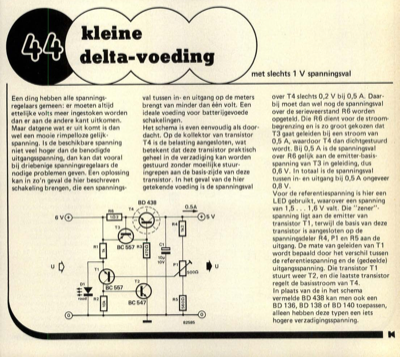

Een ding hebben alle spannings- regelaars gemeen: er moeten altijd ettelijke volts meer ingestoken worden dan er aan de andere kant uitkomen. Maar datgene wat er uit komt is dan wel een mooie rimpelloze gelijk- spanning. Is de beschikbare spanning niet veel hoger dan de benodigde uitgangsspanning, dan kan dat vooral bij driebenige spanningsregelaars de nodige problemen geven. Een oplossing kan in zo"n geval de hier beschreven schakeling brengen, die een spannings- 6V u val tussen in- en uitgang op de meters brengt van minder dan eÃÅeÃÅn volt. Een ideale voeding voor batterijgevoede schakelingen. Het schema is even eenvoudig als door- dacht. Op de kollektor van transistor T4 is de belasting aangesloten, wat betekent dat deze transistor praktisch geheel in de verzadiging kan worden gestuurd zonder moeilijke stuur- ingrepen aan de basis-zijde van deze transistor. In het geval van de hier getekende voeding is de spanningsval over T4 slechts 0,2 V bij 0,5 A. Daar- bij moet dan wel nog ...
