printer-interface - Centronics-interface aan Elekterminal

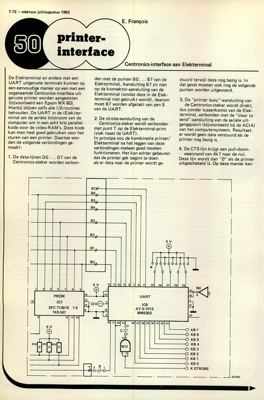

7-72 - elektuur juli/augustus 1982 De Elekterminal en andere met een UART uitgeruste terminals kunnen op een eenvoudige manier op een met een zogenaamde Centronics-interface uit- geruste printer worden aangesloten (bijvoorbeeld een Epson MX-80). Hierbij blijven zelfs alle I/O-routines behouden. De UART in de (Elek)ter- minal zet de serieÃàle bitstroom van de computer om in een acht bits parallel- kode voor de video-RAM"s. Deze kode kan men heel goed gebruiken voor het sturen van een printer. Daartoe wor- den de volgende verbindingen ge- maakt: 1. De data-lijnen DO ... D7 van de Centronics-steker worden verbon- den met de punten BO ... B7 van de Elekterminal. Aansluiting B7 zit niet op de konnektor-aansluiting van de Elekterminal (omdat deze in de Elek- terminal niet gebruikt wordt), daarom moet B7 worden afgetakt van pen 5 van de UART. 2. De strobe-aansluiting van de Centronics-steker wordt verbonden met punt T op de Elekterminal-print (vlak naast de UART). In principe zou de ko...
