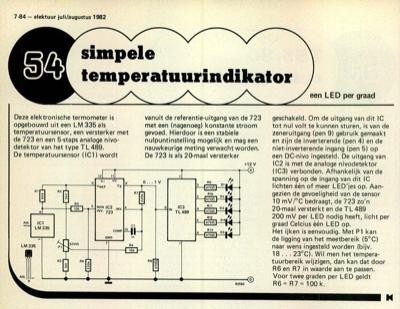

7-84 - elektuur juli/augustus 1982 Deze elektronische termometer is opgebouwd uit een LM 335 als temperatuursensor, een versterker met de 723 en een 5-staps analoge nivo- detektor van het type TL 489. De temperatuursensor (IC1) wordt vanuit de referentie-uitgang van de 723 met een (nagenoeg) konstante stroom gevoed. Hierdoor is een stabiele nulpuntinstelling mogelijk en mag een nauwkeurige meting verwacht worden. De 723 is als 20-maal versterker +12 V een LED per graad geschakeld. Om de uitgang van dit IC tot nul volt te kunnen sturen, is van de zeneruitgang (pen 9) gebruik gemaakt en zijn de inverterende (pen 4) en de niet-inverterende ingang (pen 5) op een DC-nivo ingesteld. De uitgang van IC2 is met de analoge nivodetektor (1C3) verbonden. Afhankelijk van de spanning op de ingang van dit IC lichten eÃÅeÃÅn of meer LED"jes op. Aan- gezien de gevoeligheid van de sensor 10 mV/¬?C bedraagt, de 723 zo"n 20-maal versterkt en de TL 489 200 mV per LED nodig heeft, licht per graad Cel...
