halfgeleidervoeding - regelbaar tot 0 V met één trafospanning

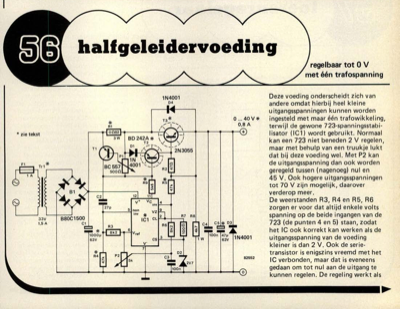

half geleidervoeding 1N4001 D4 regelbaar tot 0 V meteÃÅeÃÅn trafospanning Deze voeding onderscheidt zich van andere omdat hierbij heel kleine uitgangsspanningen kunnen worden ingesteld met maar eÃÅeÃÅn trafowikkeling, terwijl de gewone 723-spanningsstabi- lisator (IC1) wordt gebruikt. Normaal kan een 723 niet beneden 2 V regelen, maar met behulp van een truukje lukt dat bij deze voeding wel. Met P2 kan de uitgangsspanning dan ook worden geregeld tussen (nagenoeg) nul en 45 V. Ook hogere uitgangsspanningen tot 70 V zijn mogelijk, daarover verderop meer. De weerstanden R3, R4 en R5, R6 zorgen er voor dat altijd enkele volts spanning op de beide ingangen van de 723 (de punten 4 en 5) staan, zodat het IC ook korrekt kan werken als de uitgangsspanning van de voeding kleiner is dan 2 V. Ook de serie- transistor is enigszins vreemd met het IC verbonden, maar dat is eveneens gedaan om tot nul aan de uitgang te kunnen regelen. De regeling werkt als 7-86 - elektuur juli/augustus 1982 vo...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
