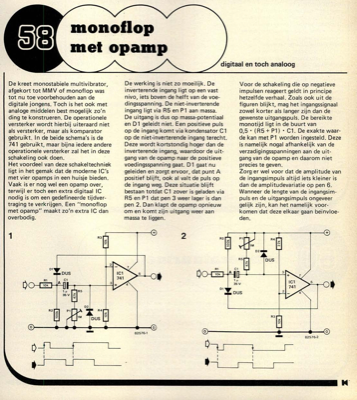

monoflop met opamp - digitaal en toch analoog
De kreet monostabiele multivibrator, afgekort tot MMV of monoflop was tot nu toe voorbehouden aan de digitale jongens. Toch is het ook met analoge middelen best mogelijk zo"n ding te konstrueren. De operationele versterker wordt hierbij uiteraard niet als versterker, maar als komparator gebruikt. In de beide schema"s is de 741 gebruikt, maar bijna iedere andere operationele versterker zal het in deze schakeling ook doen. Het voordeel van deze schakeltechniek ligt in het gemak dat de moderne IC"s met vier opamps in een huisje bieden. Vaak is er nog wel een opamp over, terwijl er toch een extra digitaal IC nodig is om een gedefineerde tijdver- traging te verkrijgen. Een "monoflop met opamp" maakt zo"n extra IC dan overbodig. De werking is niet zo moeilijk. De inverterende ingang ligt op een vast nivo, iets boven de helft van de voe- dingsspanning. De niet-inverterende ingang ligt via R5 en P1 aan massa. De uitgang is dus op massa-potentiaal en D1 geleidt niet. Een positieve puls op ...
