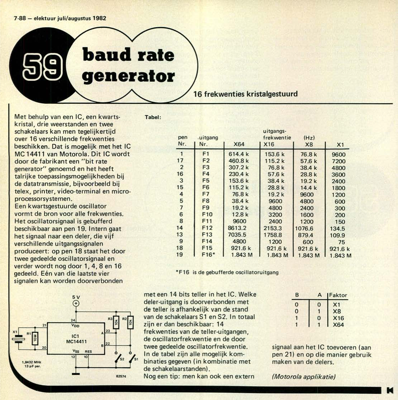

7-88 - elektuur juli/augustus 1982 Met behulp van een IC, een kwarts- kristal, drie weerstanden en twee schakelaars kan men tegelijkertijd over 16 verschillende frekwenties beschikken. Dat is mogelijk met het IC MC 14411 van Motorola. Dit IC wordt door de fabrikant een "bit rate generator" genoemd en het heeft talrijke toepassingsmogelijkheden bij de datatransmissie, bijvoorbeeld bij telex, printer, video-terminal en micro- processorsystemen. Een kwartsgestuurde oscillator vormt de bron voor alle frekwenties. Het oscillatorsignaal is gebufferd beschikbaar aan pen 19. Intern gaat het signaal naar een deler, die vijf verschillende uitgangssignalen produceert: op pen 18 staat het door twee gedeelde oscillatorsignaal en verder wordt nog door 1, 4, 8 en 16 gedeeld. EeÃÅn van die laatste vier signalen kan worden doorverbonden Tabel: 1,8432 MHz 13 pF per. 0 0 X1 0 X8 0 X16 1 X64 signaal aan het IC toevoeren (aan pen 21) en op die manier gebruik maken van de delers. (Motorola applikatie) ...
