A + B versterker - klasse A met B-rendement

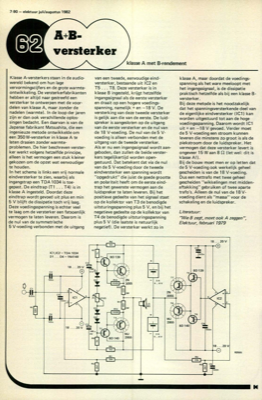

7-90 - elektuur juli/augustus 1982 Klasse A-versterkers staan in de audio- wereld bekend om hun lage vervormingscijfers en de grote warmte- ontwikkeling. De versterkerfabrikanten hebben er altijd naar gestreefd een versterker te ontwerpen met de voor- delen van klasse A, maar zonder de nadelen (warmte). In de loop der jaren zijn er dan ook verschillende oplos- singen bedacht. Een daarvan is van de Japanse fabrikant Matsushita, die een ingenieuze metode ontwikkelde om van een tweede, eenvoudige eind- versterker, bestaande uit IC2 en T5 ... T8. Deze versterker is in klasse B ingesteld, krijgt hetzelfde ingangssignaal als de eerste versterker en draait op een hogere voedings- spanning, namelijk + en -18 V. De versterking van deze tweede versterker is gelijk aan die van de eerste. De luid- spreker is aangesloten op de uitgang van de eerste versterker en de nul van de 18 V-voeding. De nul van de 5 V- voeding is alleen verbonden met de uitgang van de tweede versterker. Als er nu een...
