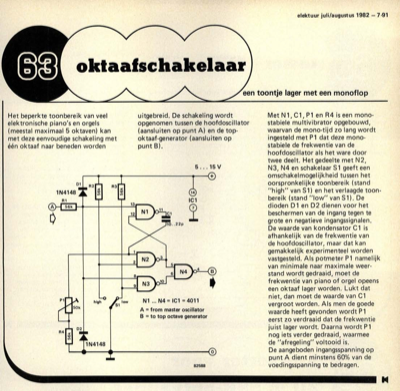

oktaafschakelaar - een toontje lager met een monoflop
Het beperkte toonbereik van veel elektronische piano"s en orgels (meestal maximaal 5 oktaven) kan met deze eenvoudige schakeling met eÃÅeÃÅn oktaaf naar beneden worden D1 2R3 1N4148 A 81 uitgebreid. De schakeling wordt opgenomen tussen de hoofdoscillator (aansluiten op punt A) en de top- oktaaf-generator (aansluiten op punt B). 5...15V Met N1, C1, P1 en R4 is een mono- stabiele multivibrator opgebouwd, waarvan de mono-tijd zo lang wordt ingesteld met P1 dat deze mono- stabiele de frekwentie van de hoofdoscillator als het ware door twee deelt. Het gedeelte met N2, N3, N4 en schakelaar S1 geeft een omschakelmogelijkheid tussen het oorspronkelijke toonbereik (stand "high" van S1) en het verlaagde toon- bereik (stand "low" van S1). De dioden D1 en D2 dienen voor het beschermen van de ingang tegen te grote en negatieve ingangssignalen. De waarde van kondensator C1 is afhankelijk van de frekwentie van de hoofdoscillator, maar dat kan gemakkelijk experimenteel worden vastgesteld. Als pot...
