tosser - elektronica voor scheidsrechters

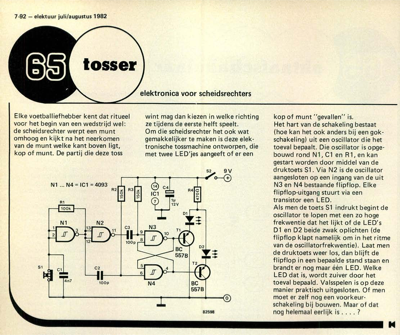

7-92 - elektuur juli/augustus 1982 Elke voetballiefhebber kent dat ritueel voor het begin van een wedstrijd wel: de scheidsrechter werpt een munt omhoog en kijkt na het neerkomen van de munt welke kant boven ligt, kop of munt. De partij die deze toss elektronica voor scheidsrechters wint mag dan kiezen in welke richting ze tijdens de eerste helft speelt. Om die scheidsrechter het ook wat gemakkelijker te maken is deze elek- tronische tossmachine ontworpen, die met twee LED"jes aangeeft of er een kop of munt "gevallen" is. Het hart van de schakeling bestaat (hoe kan het ook anders bij een gok- schakeling) uit een oscillator die het toeval bepaalt. Die oscillator is opge- bouwd rond N1, C1 en R1, en kan gestart worden door middel van de druktoets S1. Via N2 is de oscillator aangesloten op een ingang van de uit N3 en N4 bestaande flipflop. Elke flipflop-uitgang stuurt via een transistor een LED. Als men de toets S1 indrukt begint de oscillator te lopen met een zo hoge frekwentie da...
