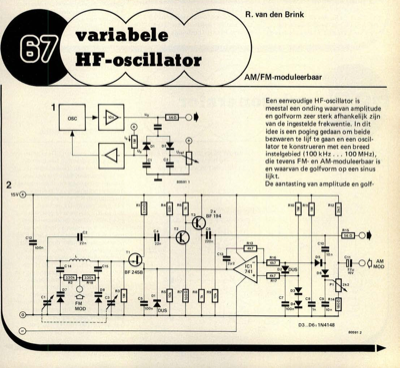

variabele HF-oscilator - AM/FM-moduleerbaar
2 15V AM/FM -moduleerbaar Een eenvoudige HF-oscillator is meestal een onding waarvan amplitude en golfvorm zeer sterk afhankelijk zijn van de ingestelde frekwentie. In dit idee is een poging gedaan om beide bezwaren te lijf te gaan en een oscil- lator te konstrueren met een breed instelgebied (100 kHz . .. 100 MHz), die tevens FM- en AM-moduleerbaar is en waarvan de golfvorm op een sinus lijkt. De aantasting van amplitude en golf- R. van den Brink 7-94 - elektuur juli/augustus 1982 vorm in een eenvoudige "driepunts- oscillator" wordt veroorzaakt door het feit dat de niet-lineariteiten in de oscillerende transistor de amplitude in bedwang moeten houden, en deze niet- lineariteiten meevarieÃàren met de frekwentie-instelling. Hier wordt gebruik gemaakt van een oscillerende FET, waarvan de steilheid wordt geregeld aan de hand van de opgewekte signaalamplitude. Daardoor blijft hij in het lineaire gebied werk- zaam, zodat de golfvorm zo ideaal mogelijk is en tevens de amplitude kons...
