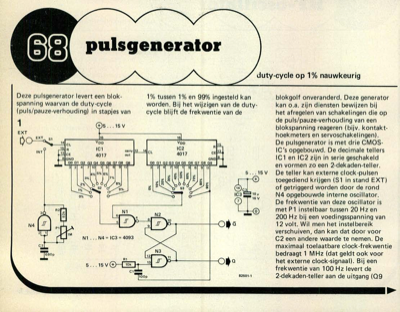

pulsgenerator - duty-cycle op 1% nauwkeurig

Deze pulsgenerator levert een blok- spanning waarvan de duty-cycle (puls/pauze-verhouding) in stapjes van 1% tussen 1% en 99% ingesteld kan worden. Bij het wijzigen van de duty- cycle blijft de frekwentie van de blokgolf onveranderd. Deze generator kan o.a. zijn diensten bewijzen bij het afregelen van schakelingen die op de puls/pauze-verhouding van een blokspanning reageren (bijv. kontakt- hoekmeters en servoschakelingen). De pulsgenerator is met drie CMOS- IC"s opgebouwd. De decimale tellers 101 en IC2 zijn in serie geschakeld en vormen zo een 2-dekaden-teller. De teller kan externe clock-pulsen toegediend krijgen (S1 in stand EXT) of getriggerd worden door de rond N4 opgebouwde interne oscillator. De frekwentie van deze oscillator is met P1 instelbaar tussen 20 Hz en 200 Hz bij een voedingsspanning van 12 volt. Wil men het instelbereik verschuiven, dan kan dat door voor C2 een andere waarde te nemen. De maximaal toelaatbare clock-frekwentie bedraagt 1 MHz (dat geldt ook voor he...
