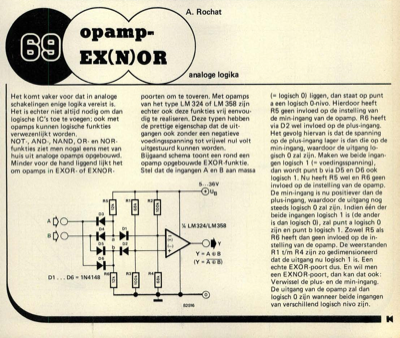

Het komt vaker voor dat in analoge schakelingen enige logika vereist is. Het is echter niet altijd nodig om dan logische IC"s toe te voegen; ook met opamps kunnen logische funkties verwezenlijkt worden. NOT-, AND-, NAND, OR- en NOR- funkties ziet men nogal eens met van huis uit analoge opamps opgebouwd. Minder voor de hand liggend lijkt het om opamps in EXOR- of EXNOR- R5 D3 analoge logika poorten om te toveren. Met opamps van het type LM 324 of LM 358 zijn echter ook deze funkties vrij eenvou- dig te realiseren. Deze typen hebben de prettige eigenschap dat de uit- gangen ook zonder een negatieve voedingsspanning tot vrijwel nul volt uitgestuurd kunnen worden. Bijgaand schema toont een rond een opamp opgebouwde EXOR-funktie. Stel dat de ingangen A en B aan massa 5...36V u 1/a LM324/LM358 Y Y=AeB (Y=Ae B) 82516 (= logisch 0) liggen, dan staat op punt a een logisch 0-nivo. Hierdoor heeft R5 geen invloed op de instelling van de min-ingang van de opamp. R6 heeft via D2 wel invloed op ...
