stereo eindversterker - in een enkel IC

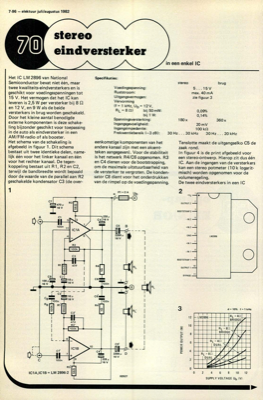

7-96 - elektuur juli/augustus 1982 Het IC LM 2896 van National Semiconductor bevat niet eÃÅeÃÅn, maar twee kwaliteits-eindversterkers en is geschikt voor voedingsspanningen tot 15 V. Het vermogen dat het IC kan leveren is 2,5 W per versterker bij 8 E2 en 12 V, en 9 W als de beide versterkers in brug worden geschakeld. Door het kleine aantal benodigde externe komponenten is deze schake- ling bijzonder geschikt voor toepassing in de auto als eindversterker in een AM/FM-radio of als booster. Het schema van de schakeling is afgebeeld in figuur 1. Dit schema bestaat uit twee identieke delen, name- lijk eÃÅeÃÅn voor het linker kanaal en eÃÅeÃÅn voor het rechter kanaal. De tegen- koppeling bestaat uit R1, R2 en C2, terwijl de bandbreedte wordt bepaald door de waarde van de parallel aan R2 geschakelde kondensator C3 (de over- Specifikaties: Voedingsspanning: Ruststroom: Uitgangsvermogen: Vervorming If = 1 kHz, Ub = 12 V, stereo brug 360x 1 F1 = 2 A C5 2200 o 16V Ub 2 C 100n R3 IC1A,IC1B...
