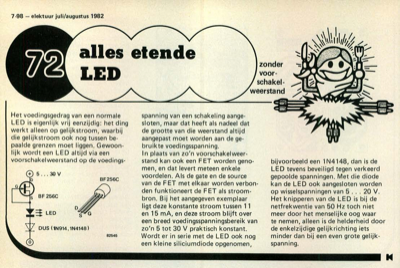

- 7-98 - elektuur juli/augustus 1982 alles etende LED zonder voor- schakel- weerstand Het voedingsgedrag van een normale LED is eigenlijk vrij eenzijdig: het ding werkt alleen op gelijkstroom, waarbij die gelijkstroom ook nog tussen be- paalde grenzen moet liggen. Gewoon- lijk wordt een LED altijd via een voorschakel weerstand op de voedings- spanning van een schakeling aange- sloten, maar dat heeft als nadeel dat de grootte van die weerstand altijd aangepast moet worden aan de ge- bruikte voedingsspanning. In plaats van zo"n voorschakelweer- stand kan ook een FET worden geno- men, en dat levert meteen enkele voordelen. Als de gate en de source van de FET met elkaar worden verbon- den funktioneert de FET als stroom- bron. Bij het aangegeven exemplaar ligt deze konstante stroom tussen 11 en 15 mA, en deze stroom blijft over een breed voed ingsspanningsbereik van zo"n 5 tot 30 V praktisch konstant. Wordt er in serie met de LED ook nog een kleine siliciumdiode opgenomen, bijvoorbee...
