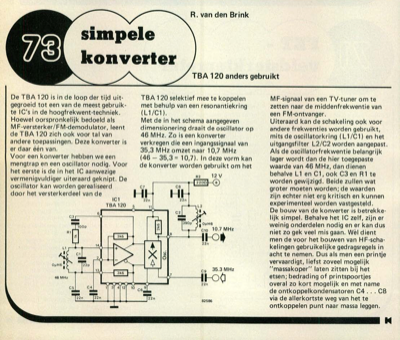

simpele konverter - TBA 120 anders gebruikt
De TBA 120 is in de loop der tijd uit- gegroeid tot een van de meest gebruik- te IC"s in de hoogfrekwent-techniek. Hoewel oorspronkelijk bedoeld als MF-versterker/FM-demodulator, leent de TBA 120 zich ook voor tal van andere toepassingen. Deze konverter is er daar eÃÅeÃÅn van. Voor een konverter hebben we een mengtrap en een oscillator nodig. Voor het eerste is de in het IC aanwezige vermenigvuldiger uiteraard geknipt. De oscillator kan worden gerealiseerd door het versterkerdeel van de TBA 120 TBA 120 selektief mee te koppelen met behulp van een resonantiekring (L1/C1). Met de in het schema aangegeven dimensionering draait de oscillator op 46 MHz. Zo is een konverter verkregen die een ingangssignaal van 35,3 MHz omzet naar 10,7 MHz (46 - 35,3 = 10,7). In deze vorm kan de konverter worden gebruikt om het MF-signaal van een TV-tuner om te zetten naar de middenfrekwentie van een FM-ontvanger. Uiteraard kan de schakeling ook voor andere frekwenties worden gebruikt, mits de oscillat...
