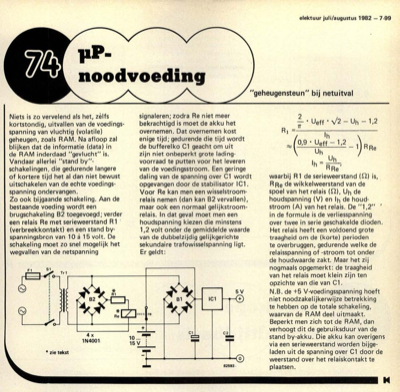

Niets is zo vervelend als het, zeÃÄlfs kortstondig, uitvallen van de voedings- spanning van vluchtig (volatile) geheugen, zoals RAM. Na afloop zal blijken dat de informatie (data) in de RAM inderdaad "gevlucht" is. Vandaar allerlei "stand by"- schakelingen,, die gedurende langere of kortere tijd het al dan niet bewust uitschakelen van de echte voedings- spanning ondervangen. Zo ook bijgaande schakeling. Aan de bestaande voeding wordt een brugschakeling B2 toegevoegd; verder een relais Re met serieweerstand R1 (verbreekkontakt) en een stand by- spanningsbron van 10 aÃÄ 15 volt. De schakeling moet zo snel mogelijk het wegvallen van de netspanning signaleren; zodra Re niet meer bekrachtigd is moet de akku het overnemen. Dat overnemen kost enige tijd; gedurende die tijd wordt de bufferelko Cl geacht om uit zijn niet onbeperkt grote lading- voorraad te putten voor het leveren van de voedingsstroom. Een geringe daling van de spanning over Cl wordt opgevangen door de stabilisator IC1. Vo...
