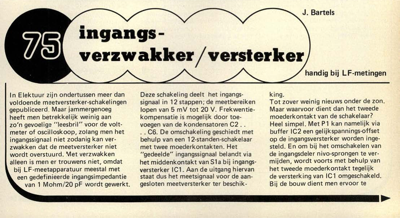

ingangsverzwakker/versterker - handig bij LF-metingen
In Elektuur zijn ondertussen meer dan voldoende meetversterker-schakelingen gepubliceerd. Maar jammergenoeg heeft men betrekkelijk weinig aan zo"n gevoelige "leesbril" voor de volt- meter of oscilloskoop, zolang men het ingangssignaal niet zodanig kan ver- zwakken dat de meetversterker niet wordt overstuurd. Met verzwakken alleen is men er trouwens niet, omdat bij LF-meetapparatuur meestal met eegnedefinieerde ingangsimpedantie van 1 Mohm/20 pF wordt gewerkt. Deze schakeling deelt het ingangs- signaal in 12 stappen; de meetbereiken lopen van 5 mV tot 20 V. Frekwentie- kompensatie is mogelijk door toe- voegen van de kondensatoren C2 .. .. C6. De omschakeling geschiedt met behulp van een 12-standen-schakelaar met twee moederkontakten. Het "gedeelde" ingangssignaal belandt via het middenkontakt van Sla bij ingangs- versterker IC1. Aan de uitgang hiervan staat dus het meetsignaal voor de aan- gesloten meetversterker ter beschik- handig bij LF-metingen king. Tot zover weinig nieuws ond...
