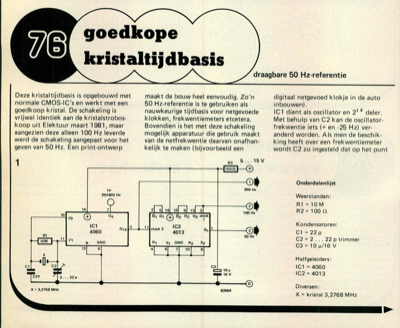

Deze kristaltijdbasis is opgebouwd met normale CMOS-IC"s en werkt met een goedkoop kristal. De schakeling is vrijwel identiek aan de kristalstrobos- koop uit Elektuur maart 1981, maar aangezien deze alleen 100 Hz leverde werd de schakeling aangepast voor het geven van 50 Hz. Een print-ontwerp maakt de bouw heel eenvoudig. Zo"n 50 Hz-referentie is te gebruiken als nauwkeurige tijdbasis voor netgevoede klokken, frekwentiemeters etcetera. Bovendien is het met deze schakeling mogelijk apparatuur die gebruik maakt van de netfrekwentie daarvan onafhan- kelijk te maken (bijvoorbeeld een digitaal netgevoed klokje in de auto inbouwen). IC1 dient als oscillator en 214 deler. Met behulp van C2 kan de oscillator- frekwentie iets (+ en -25 Hz) ver- anderd worden. Als men de beschik- king heeft over een frekwentiemeter wordt C2 zo ingesteld dat op het punt Onderdelenlijst Weerstanden: R1 =10M R2=10052 K ondensatoren: Cl =22p C2 = 2 . . . 22 p trimmer C3=10μ/16V Halfgeleiders: IC1 = 4060 IC2 = ...
