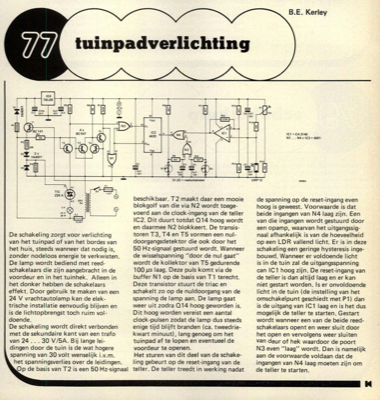

tuinpadverlichting
De schakeling zorgt voor verlichting van het tuinpad of van het bordes van het huis, steeds wanneer dat nodig is, zonder nodeloos energie te verkwisten. De lamp wordt bediend met reed- schakelaars die zijn aangebracht in de voordeur en in het tuinhek. Alleen in het donker hebben de schakelaars effekt. Door gebruik te maken van een 24 V vrachtautolamp kan de elek- trische installatie eenvoudig blijven en is de lichtopbrengst toch ruim vol- doende. De schakeling wordt direkt verbonden met de sekundaire kant van een trafo `van 24 ... 30 V/5A. Bij lange lei- dingen door de tuin is de wat hogere spanning van 30 volt wenselijk i.v.m. het spanningsverlies over de leidingen. Op de basis van T2 is een 50 Hz-signaal de spanning op de reset-ingang even hoog is geweest. Voorwaarde is dat beide ingangen van N4 laag zijn. Een van die ingangen wordt gestuurd door een opamp, waarvan het uitgangssig- naal afhankelijk is van de hoeveelheid op een LDR vallend licht. Er is in deze schakeling een geri...
