stabilisator voor lage spanningen - lage in- en uitgangsspanning

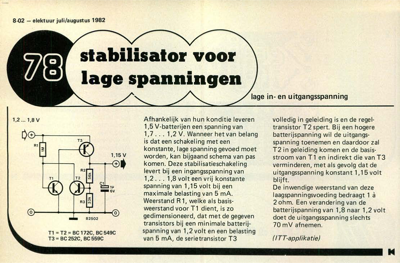

8-02 - elektuur juli/augustus 1982 1,2 ... 1,8 V Afhankelijk van hun konditie leveren 1,5 V-batterijen een spanning van 1,7 ... 1,2 V. Wanneer het van belang is dat een schakeling met een konstante, lage spanning gevoed moet worden, kan bijgaand schema van pas komen. Deze stabilisatieschakeling levert bij een ingangsspanning van 1,2... 1,8 volt een vrij konstante spanning van 1,15 volt bij een maximale belasting van 5 mA. Weerstand R1, welke als basis- weerstand voor T1 dient, is zo gedimensioneerd, dat met de gegeven transistors bij een minimale batterij- spanning van 1,2 volt en een belasting van 5 mA, de serietransistor T3 volledig in geleiding is en de regel- transistor T2 spert. Bij een hogere batterijspanning wil de uitgangs- spanning toenemen en daardoor zal T2 in geleiding komen en de basis- stroom van T1 en indirekt die van T3 verminderen, met als gevolg dat de uitgangsspanning konstant 1,15 volt blijft. De inwendige weerstand van deze laagspanningsvoeding bedraagt 1 aÃ...
