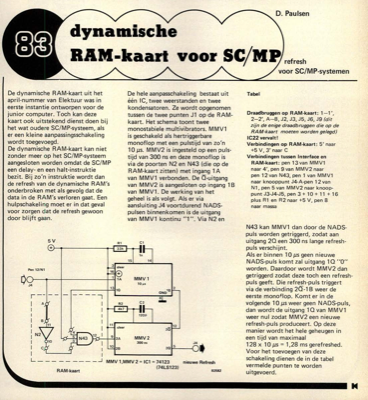

dynamische RAM-kaart voor SC/MP - refresh voor SC/MP-systemen
De dynamische RAM-kaart uit het april-nummer van Elektuur was in eerste instantie ontworpen voor de junior computer. Toch kan deze kaart ook uitstekend dienst doen bij het wat oudere SC/MP-systeem, als er een kleine aanpassingsschakeling wordt toegevoegd. De dynamische RAM-kaart kan niet zonder meer op het SC/MP-systeem aangesloten worden omdat de SC/MP een delay- en een halt-instruktie bezit. Bij zo"n instruktie wordt dan de refresh van de dynamische RAM"s onderbroken met als gevolg dat de data in de RAM"s verloren gaat. Een hulpschakeling moet er in dat geval voor zorgen dat de refresh gewoon door blijft gaan. 5V De hele aanpasschakeling bestaat uit één IC, twee weerstanden en twee kondensatoren. Ze wordt opgenomen tussen de twee punten J1 op de RAM- kaart. Het schema toont twee monostabiele multivibrators. MMV1 is geschakeld als hertriggerbare monoflop met een pulstijd van zo"n 10μs. MMV2 is ingesteld op een puls- tijd van 300 ns en deze monoflop is via de poorten N2 en N4...
