1-chip-timer met triac-uitgang - licht-automaat voor het trappenhuis

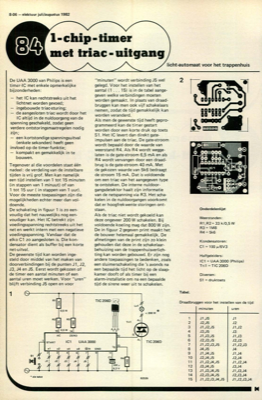

8-06 - elektuur juli/augustus 1982 De UAA 3000 van Philips is een timer-IC met enkele opmerkelijke bijzonderheden: - het IC kan rechtstreeks uit het lichtnet worden gevoed; - ingebouwde triac-sturing; - de aangesloten triac wordt door het IC altijd in de nuldoorgang van de spanning geschakeld, zodat geen verdere ontstoringsmaatregelen nodig zijn; - een kortstondige spanningsuitval (enkele sekonden) heeft geen invloed op de timer-funktie; - kompakt en gemakkelijk in te bouwen. Tegenover al die voordelen staat eÃÅeÃÅn nadeel: de verdeling van de instelbare tijden is vrij grof. Men kan namelijk een tijd instellen van 1 tot 15 minuten (in stappen van 1 minuut) of van 1 tot 15 uur (in stappen van 1 uur). Voor de meeste toepassingen zijn die mogelijkheden echter meer dan vol- doende. De schakeling in figuur 1 is zo een- voudig dat het nauwelijks nog een- voudiger kan. Het IC betrekt zijn voedingsspanning rechtstreeks uit het net en werkt intern met een negatieve voedingsspan...
