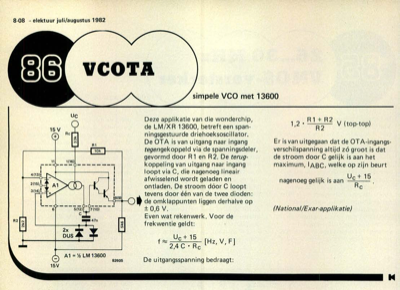

8-08 - elektuur juli/augustus 1982 R2 15V VCOTA uc simpele VCO met 13600 Deze applikatie van die wonderchip, de LM/XR 13600, betreft een span- ningsgestuurde driehoeksoscillator. De OTA is van uitgang naar ingang tegengekoppeld via de spanningsdeler, gevormd door R1 en R2. De terug- koppeling van uitgang naar ingang loopt via C, die nagenoeg lineair afwisselend wordt geladen en ontladen. De stroom dor C loopt tevens door één van de twee dioden: de omklappunten liggen derhalve op ± 0,6 V. Even wat rekenwerk. Voor de frekwentie geldt: Uc + 15 f- 2,4C • Rc [Hz,V,F] De uitgangsspanning bedraagt: 1,2 R1R2R2 V (top-top) Er is van uitgegaan dat de OTA-ingangs- verschilspanning altijd zo groot is dat de stroom door C gelijk is aan het maximum, IAgC, welke op zijn beurt nagenoeg gelijk is aan Uc + 15 Rc (Na tional/Exar-applika tie)
