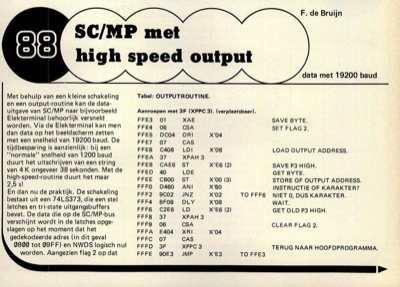

Met behulp van een kleine schakeling en een output-routine kan de data- uitgave van SC/MP naar bijvoorbeeld Elekterminal behoorlijk versneld worden. Via de Elekterminal kan men dan data op het beeldscherm zetten met een snelheid van 19200 baud. De tijdbesparing is aanzienlijk: bij een "normale" snelheid van 1200 baud duurt het uitschrijven van een string van 4 K ongeveer 38 sekonden. Met de high-speed-routine duurt het maar 2,5 s! En dan nu de praktijk. De schakeling bestaat uit een 74LS373, die een stel latches en tri-state uitgangsbuffers bevat. De data die op de SC/MP-bus verschijnt wordt in de latches opge- slagen op het moment dat het gedekodeerde adres (in dit geval 0800tot 09FF)en NWDS logisch nul worden. Aangezien flag 2 op dat Tabel: OUTPUTROUTINE. Aanroepen met 3F (XPPC 31. (verplaatsbaar). FFE3 01 XAE data met 19200 baud SAVE BYTE. SET FLAG 2. LOAD OUTPUT ADDRESS. SAVE P3 HIGH. GET BYTE. STORE OF OUTPUT ADDRESS. INSTRUCTIE OF KARAKTER? NIET 0, DUS KARAKTER. WAIT. GET OL...
