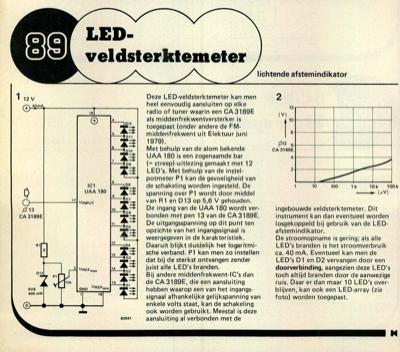

82541 Deze LED-veldsterktemeter kan men heel eenvoudig aansluiten op elke radio of tuner waarin een CA 3189E als middenfrekwentversterker is toegepast (onder andere de FM- middenfrekwent uit Elektuur juni 1979). Met behulp van de alom bekende UAA 180 is een zogenaamde bar (= streep)-uitlezing gemaakt met 12 LED"s. Met behulp van de instel- potmeter P1 kan de gevoeligheid van de schakeling worden ingesteld. De spanning over P1 wordt door middel van R1 en D13 op 5,6 V gehouden. De ingang van de UAA 180 wordt ver- bonden met pen 13 van de CA 3189E. De uitgangsspanning op dit punt ten opzichte van het ingangssignaal is weergegeven in de karakteristiek. Daaruit blijkt duidelijk het logaritmi- sche verband. P1 kan men zo instellen dat bij de sterkst ontvangen zender juist alle LED"s branden. Bij andere middenfrekwent-IC"s dan de CA3189E, die een aansluiting hebben waarop een van het ingangs- signaal afhankelijke gelijkspanning van enkele volts staat, kan de schakeling ook worden gebruik...
